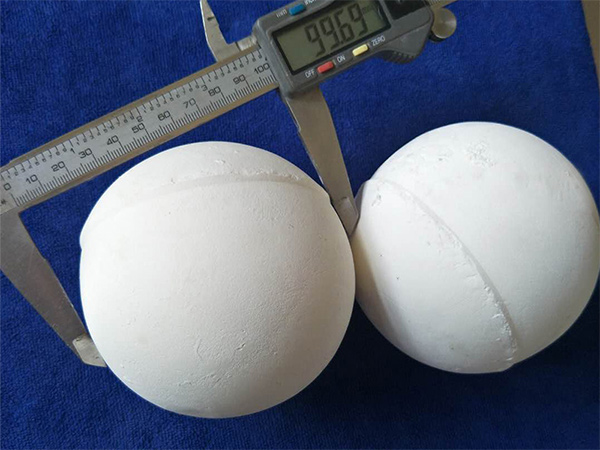

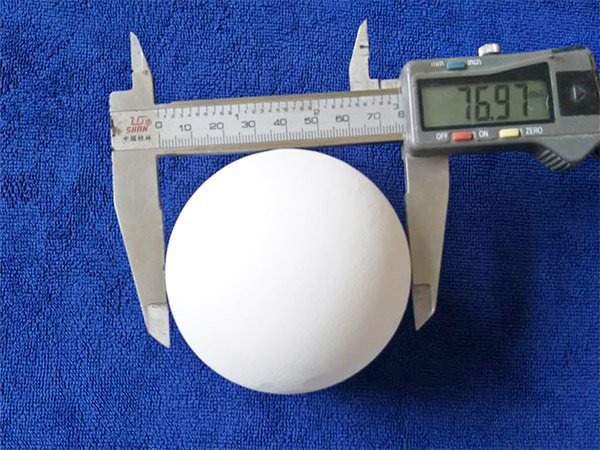

惰性氧化铝填料球是广泛用于石油、化工、化肥、天然气及环保等行业，作为反应器内催化剂的覆盖支撑材料和塔填料。惰性瓷球具有耐高温高压，吸水率低，化学性能稳定的特点。能经受酸、碱及其它有机溶剂的腐蚀，并能经受生产过程中出现的温度变化。惰性瓷球主要作用是增加气体或液体分布点，支撑和保护强度不高的活性催化剂。
凸凹沟槽开孔瓷球是在开孔瓷球的基础上开发的新产品。凸凹沟槽开孔瓷球以球体直径为轴心进行开孔，又在球体表面开设沟槽和呈现凸凹体。既增加了球体的比表面积和空隙率，还减轻了产品的堆积重量。从而进一步增加了物料的分散性和通量，降低了系统的阻力。凸凹沟槽开孔瓷球作为一种催化剂的新型高效支撑覆盖填料，可广泛用于石油、化工和天然气等行业。
活性瓷球是在惰性瓷球中添加少量过渡金属氧化物制成。活性瓷球既具有惰性瓷球的耐高温、高压和高机械强度的特性，起过滤、分散汽液覆盖、支撑催化剂的作用，又具有一定的催化活性，在烯烃饱和、脱氮过种中起助催化作用。
开孔瓷球在惰性氧化铝瓷球上开孔，提高其比表面积和空隙率，具有压降小，通量大的特点。
微孔瓷球在惰性氧化铝瓷球的基础上经造孔，提高孔隙率20~30%，具有能过滤油中杂质，经中科院大连化学物理研究所测试，杂质滤除率75%以上。
蓄热瓷球具有表面光滑、耐腐蚀、高强度、蓄热性能好等特点，是空分蓄热器的专用填料。
填料球指标：
90%含量
尺寸 指标 | 3mm | 6mm | 13mm | ||||
物 理 指 标 | 尺寸范围（mm） | 2.7-3.5 | 5.5-6.5 | 12.5-13.5 | |||
吸水率（%） | <1 | 1~5 | <1 | 1~5 | <1 | 1~5 | |
抗压强度（N/颗） | >440 | >200 | >600 | >400 | >1900 | >1500 | |
显气孔率 | 1~2 | 8~9 | 1~2 | 8~9 | 1~2 | 8~9 | |
堆积密度（kg/m³） | 1780 | 1680 | 1750 | 1650 | 1700 | 1600 | |
耐火度（℃） | 1500 | ||||||
颜色 | 白色 | ||||||

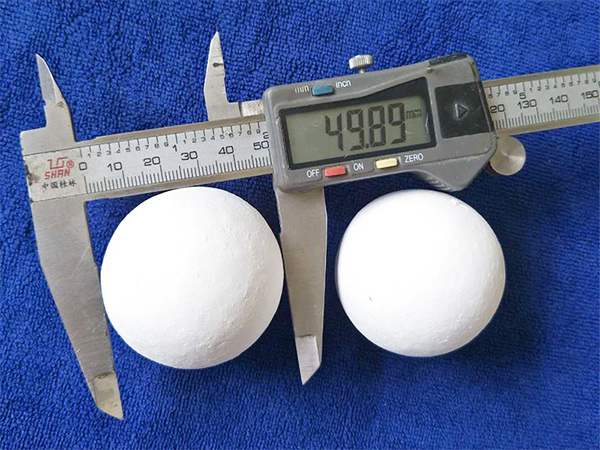

尺寸 指标 | 19mm | 25mm | 50mm | ||||
物 理 指 标 | 尺寸范围（mm） | 18.5-19.5 | 24-26 | 48-53 | |||
吸水率（%） | <1 | 1~5 | <1 | 1~5 | <1 | 1~5 | |
抗压强度（N/颗） | >3000 | >2500 | >4500 | >3500 | >8500 | >7000 | |
显气孔率 | 1~2 | 8~9 | 1~2 | 8~9 | 1~2 | 8~9 | |
堆积密度（kg/m³） | 1680 | 1580 | 1650 | 1550 | 1600 | 1500 | |
耐火度（℃） | 1500 | ||||||
颜色 | 白色 | ||||||
化学 指标 （%） | AL2O3 | SiO2 | Fe2O3 | MgO | CaO | Na2O | K2O |
>90 | <5 | <0.1 | <1 | <1 | <1 | <0.1 |
99%含量
尺寸 指标 | 3mm | 6mm | 13mm | ||||
物 理 指 标 | 尺寸范围（mm） | 2.7-3.5 | 5.5-6.5 | 12.5-13.5 | |||
吸水率（%） | <1 | 1~5 | <1 | 1~5 | <1 | 1~5 | |
抗压强度（N/颗） | >2000 | >1000 | >3500 | >2000 | >8500 | >6500 | |
显气孔率 | 1~2 | 7~8 | 1~2 | 7~8 | 1~2 | 7~8 | |
堆积密度（kg/m³） | 2200 | 2050 | 2150 | 2000 | 2100 | 1980 | |
耐火度（℃） | 1600 | ||||||
颜色 | 白色 | ||||||
尺寸 指标 | 19mm | 25mm | 50mm | ||||
物 理 指 标 | 尺寸范围（mm） | 18.5-19.5 | 24-26 | 48-53 | |||
吸水率（%） | <1 | 1~5 | <1 | 1~5 | <1 | 1~5 | |
抗压强度（N/颗） | >12000 | >10000 | >16000 | >13000 | >34000 | >27000 | |
显气孔率 | 1~2 | 7~8 | 1~2 | 7~8 | 1~2 | 7~8 | |
堆积密度（kg/m³） | 2050 | 1930 | 2030 | 1880 | 1900 | 1750 | |
耐火度（℃） | 1600 | ||||||
颜色 | 白色 | ||||||
化学 指标 （%） | AL2O3 | SiO2 | Fe2O3 | MgO | CaO | Na2O | K2O |
>99 | <0.35 | <0.1 | <0.1 | <0.1 | <0.35 | <0.1 |
99.5%含量
尺寸 指标 | 3mm | 6mm | 13mm | ||||
物 理 指 标 | 尺寸范围（mm） | 2.7-3.5 | 5.5-6.5 | 12.5-13.5 | |||
吸水率（%） | <1 | 1~5 | <1 | 1~5 | <1 | 1~5 | |
抗压强度（N/颗） | >2000 | >1000 | >3500 | >2000 | >8500 | >6500 | |
显气孔率 | 1~2 | 7~8 | 1~2 | 7~8 | 1~2 | 7~8 | |
堆积密度（kg/m³） | 2250 | 2100 | 2200 | 2050 | 2150 | 2030 | |
耐火度（℃） | 1700 | ||||||
颜色 | 白色 | ||||||
尺寸 指标 | 19mm | 25mm | 50mm | ||||
物 理 指 标 | 尺寸范围（mm） | 18.5-19.5 | 24-26 | 48-53 | |||
吸水率（%） | <1 | 1~5 | <1 | 1~5 | <1 | 1~5 | |
抗压强度（N/颗） | >12000 | >10000 | >16000 | >13000 | >34000 | >27000 | |
显气孔率 | 1~2 | 7~8 | 1~2 | 7~8 | 1~2 | 7~8 | |
堆积密度（kg/m³） | 2080 | 1980 | 2050 | 1950 | 1930 | 1800 | |
耐火度（℃） | 1700 | ||||||
颜色 | 白色 | ||||||
化学 指标 （%） | AL2O3 | SiO2 | Fe2O3 | MgO | CaO | Na2O | K2O |
>99.5 | <0.25 | <0.01 | <0.1 | <0.1 | <0.25 | <0.1 |
